高速模具加工中心 MV-1270、MV-1380

高速模具加工中心·MV-1270、MV-1380 High speed vertical machining center



模具硬質材料加工最佳利器!

The best equipment for processing mold hard materials.



全制程按照德閾最高檁准生產,滿足各頻高精密模具加工要求。

The whole process is produced according to the highest German standard to meet the processing requirements of various high-precision molds.




機械特性 Mechanical characteistics

+整機採用HT300強力鑄鐵,重型底座結構,A字型強化立柱設計,提供高剛性支撐力


+重載型鞍座搭配FC30強力鑄件工作,重切型主軸箱,主要部件全部佈置大量筋及加強筋,無論重切削還是高光加工部都輕鬆自如

+Z軸氮氯配重設計,換向平穩無,較好保證工件表面光潔度及精度

+進給絲杆採用預拉伸結,手工精密刮,集中式潤滑系統,使用多年後,柵床仍可維持在最佳狀熊

+採用寬大外形及大內腔金,上下模具方便,前面排屑式結構,可配螺旋或式自動排屑機,清屑更輕鬆



主軸 Spindle

喜灣直主軸、陶珠軸承,前氧幕保護功能,管迷宮防護,璜狀出水結構,可加高中心出水滿足U加工要求,輸出強力,精度穩定,使用命長

絲杆線軌Lead screw、Linear guide

 使用日本THK或臺灣HIWIN、PMI品牌C3級精密滾珠絲杆P4級重滾柱線軌

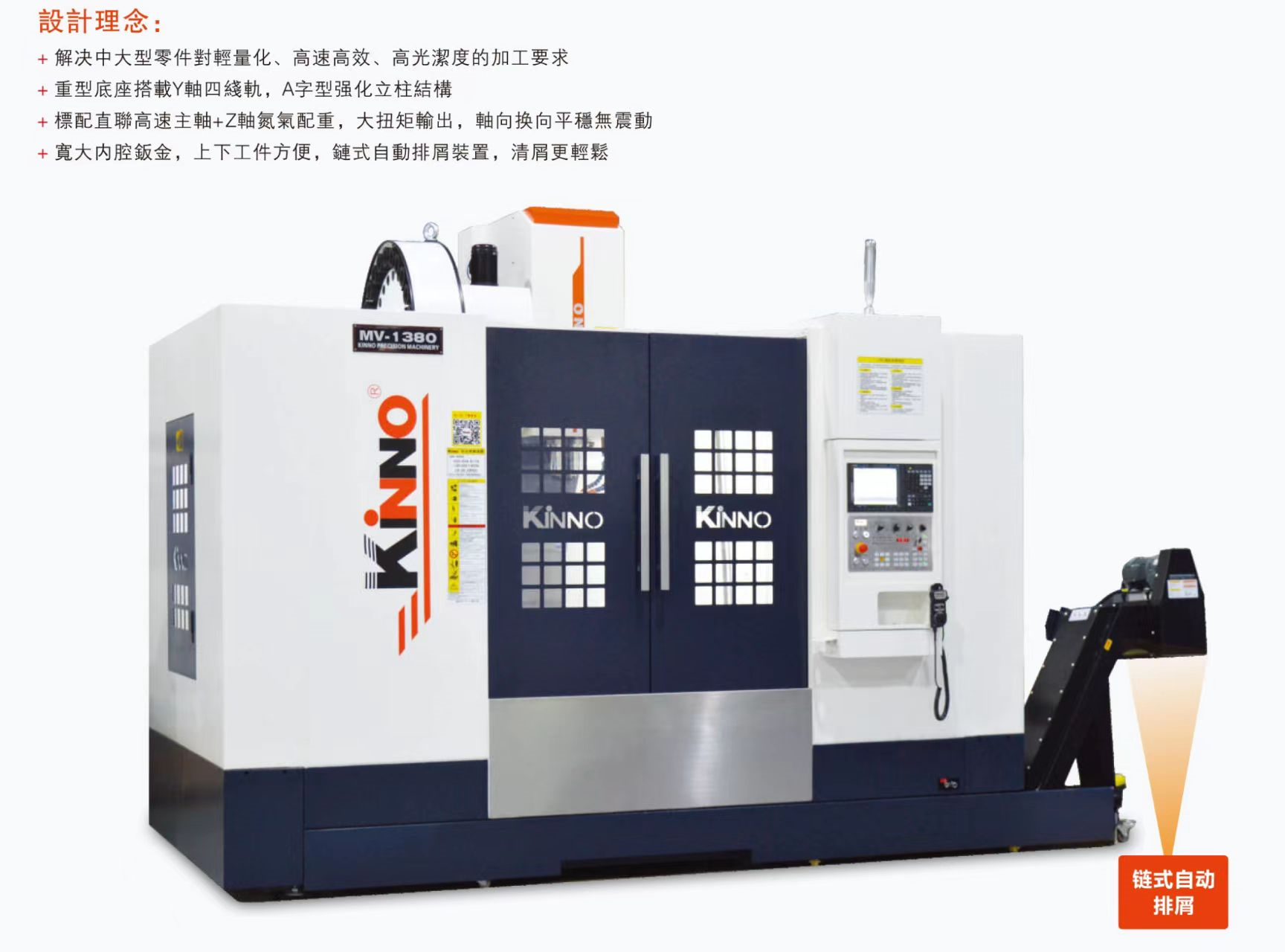

機器設備外觀:

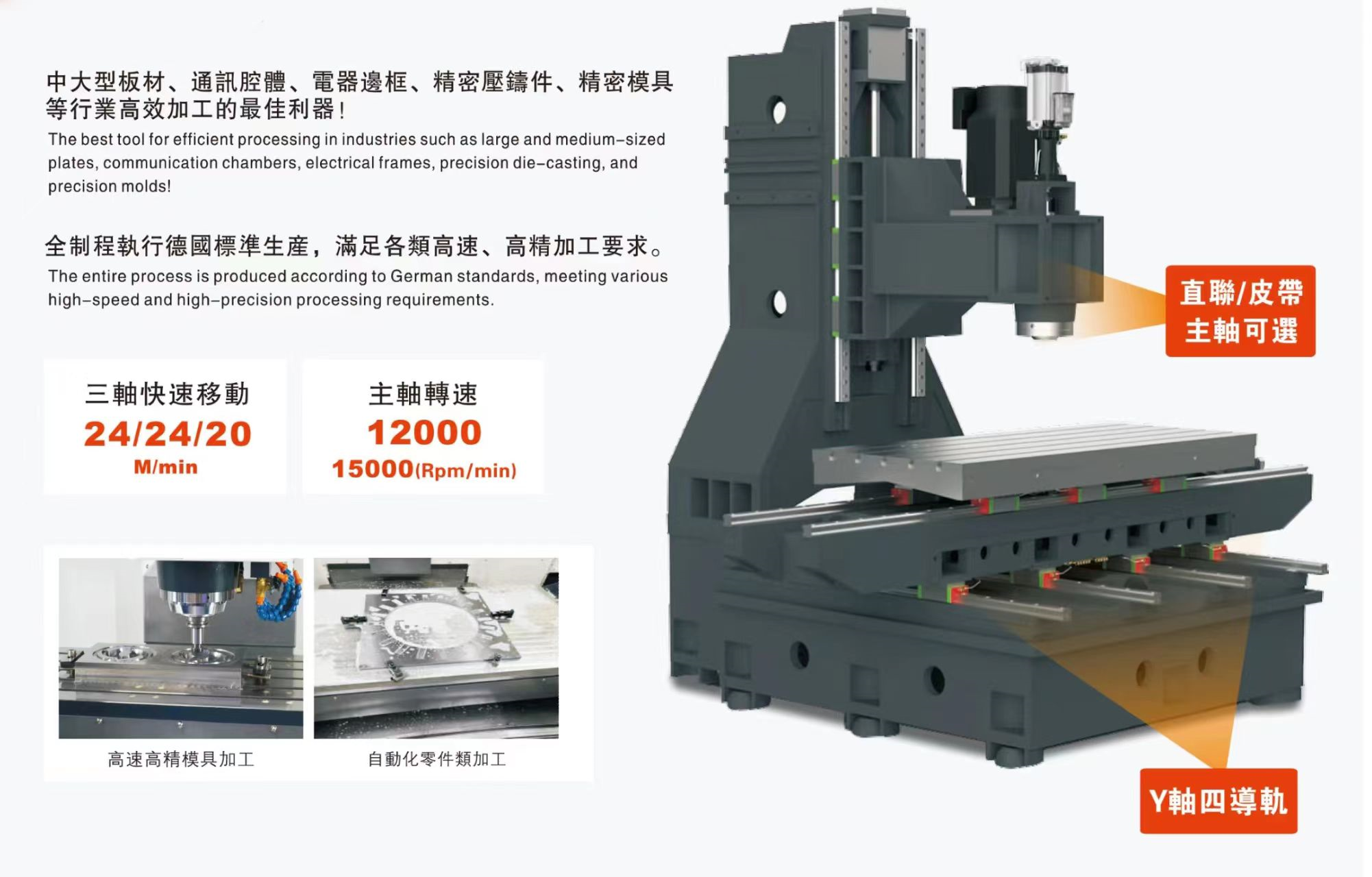

機器局部圖

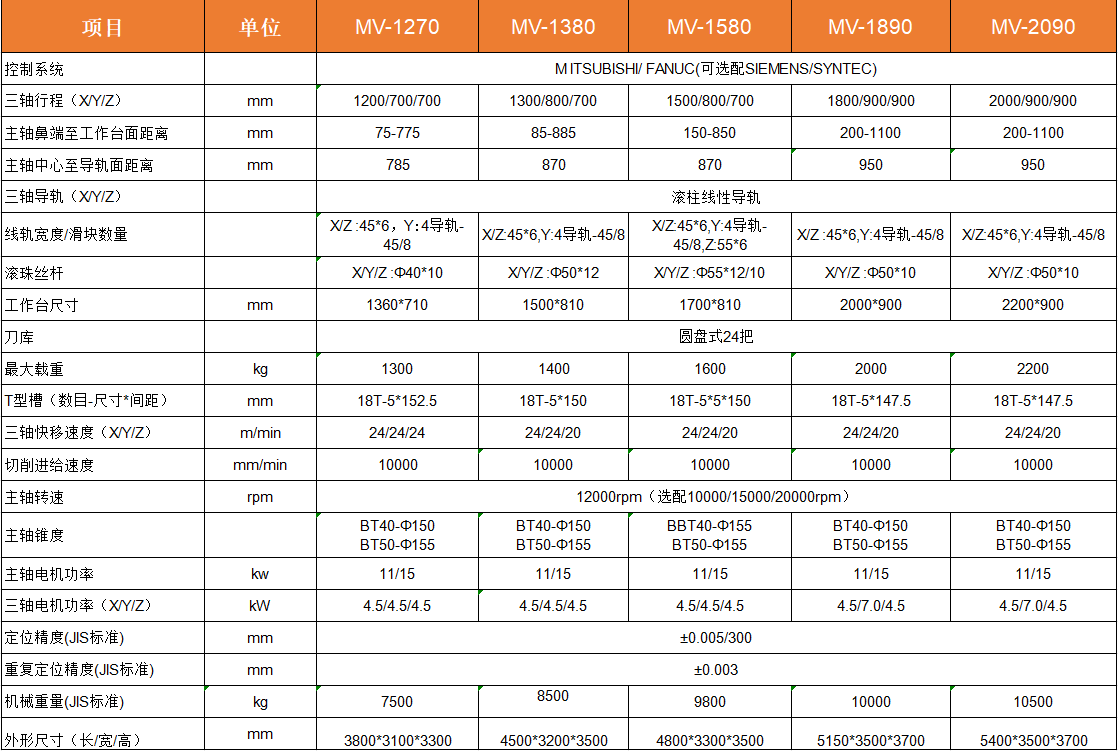

技術參數

型号

单位

MV-1270

MV-1380

控制系统


MITSUBISHI/FANUC

三轴行程(X/Y/Z)

mm

1200/700/700

1300/800/735

主轴鼻端至工作台面距离

mm

150-850

145-880

主轴中心至导轨面距离

mm

752

866

三轴导轨(X/Y/Z


滚柱线性导轨

线轨宽度/滑块数量


X/Z:45*6,Y:4导轨-45/8

X/Z:55*6,Y:4导轨-45/8

滚柱丝杆

mm

X/Y/Z:Φ40*10

X/Y/Z:Φ50*10

工作台面积

mm

1500*700

1500*800

刀库


圆盘式24把

最大载重

kg

1300

1500

T型槽(数目-尺寸*间距)

mm

18T-5*145

22T-5*145

三轴快移速度(X/Y/Z

m/min

20/20/20

20/20/20

切削进给速度

mm/min

10000

10000

主轴转速

rpm

10000皮带式(可选直联式12000或皮带式BT50-8000)

主轴锥度


BT40-Φ150
BT50-Φ155

BT40-Φ150
BT50-Φ155

主轴电机功率

kw

11/15

11/15

三轴电机功率(X/Y/Z)

kw

4.5/4.5/4.5

4.5/4.5/4.5

定位精度

mm

±0.005/300

±0.005/300

重复定位精度

mm

±0.003

±0.003

机械重量

kg

9200

9800

外形尺寸(长/宽/高)

mm

3800*3100*3300

4500*3200*3500
