高速數控雕銑 KN-M650

高速數控雕銑機· KN-M650 High speed engraving and miling CNC machine



速、高光潔度,集雕刻、的完美結合High speed, high finish, perfect combination of engraving and milling



使用於模具模仁、電技、有色金屬、石墨、克力、零件品的加工

It is applicable to the processing of mold core,electrode,non-ferrous metal, graphite,acrylic and parts



機械特性 Mechanical characteistics

+龍門式結構,兩端固定式支撐設計,主要部件採用HT300強力鑄鐵,工作臺經表面淬火處理,具有床身重、移動穩特點

+無震動式高速電主軸,高光潔度要求的產品加工,效果及佳

+整機標配柔性線材,絕不斷線,電機全密封式設計,防油防潮

+日本三菱E80和臺灣新代22MA控制系統任選,功能強大

+全封開式防護鈑金,人性化的雙開門設計,裝卸及操作方便


主軸 Spindle

標配24000RPM主軸(可18000RPM),大扭力無振動. 滿足高速高光加工要求



絲杆
Lead screw、Linear guide

 選用日本THK或臺灣HIWIN、PMI 品牌C3級精密滾珠杆和P4級線性滑軌,運動順暢,性能可靠

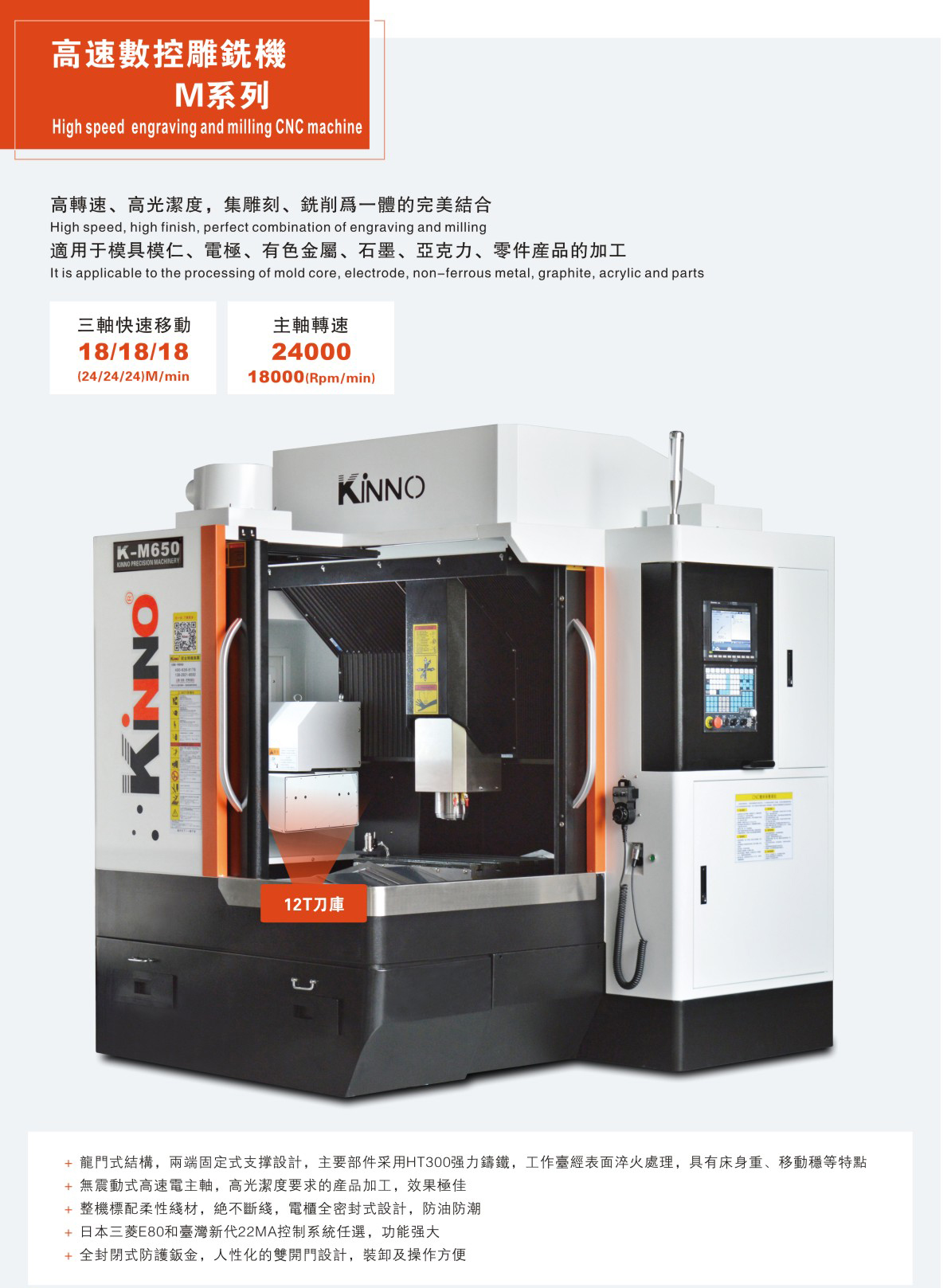

機器設備外觀:

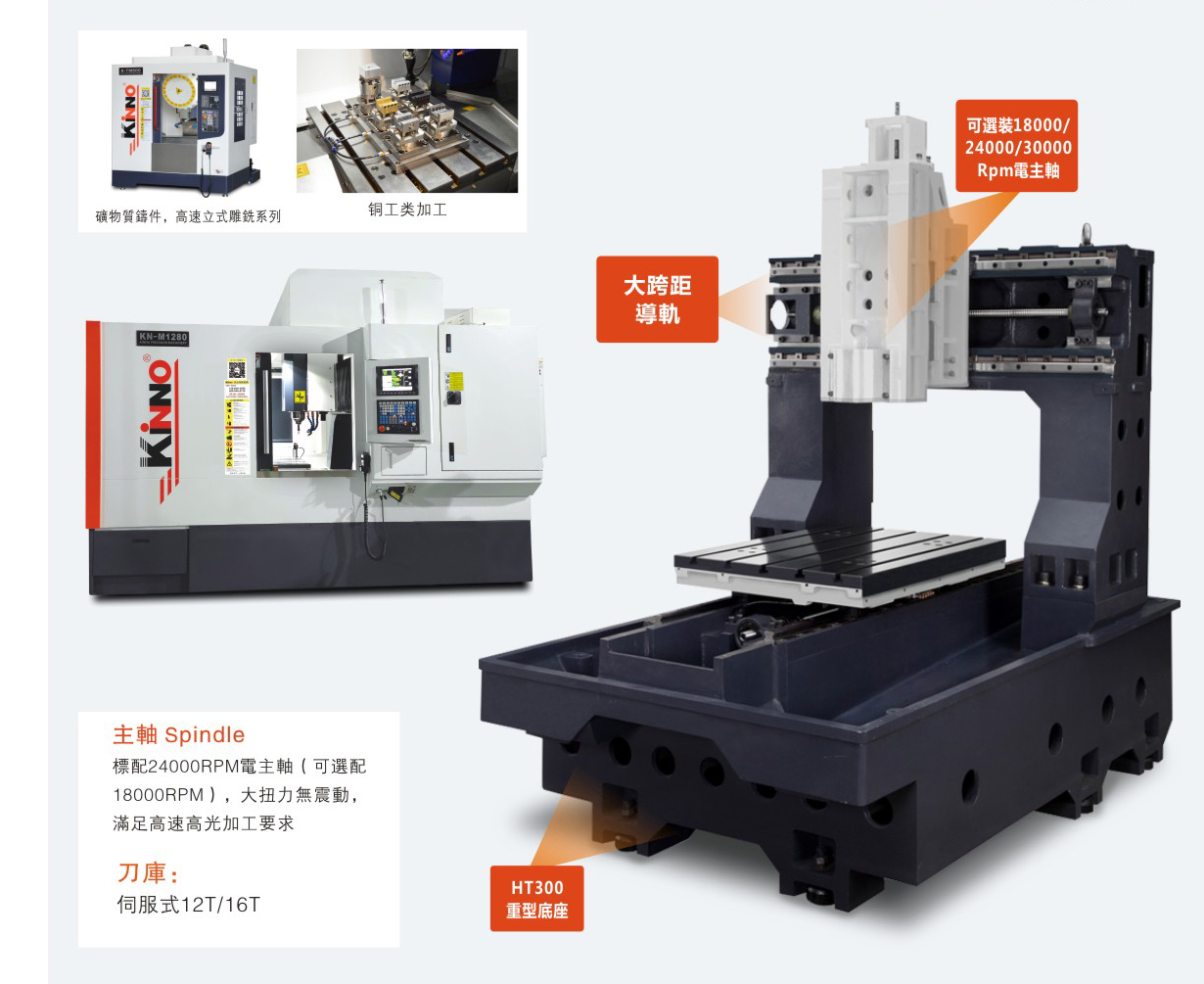

機器局部圖

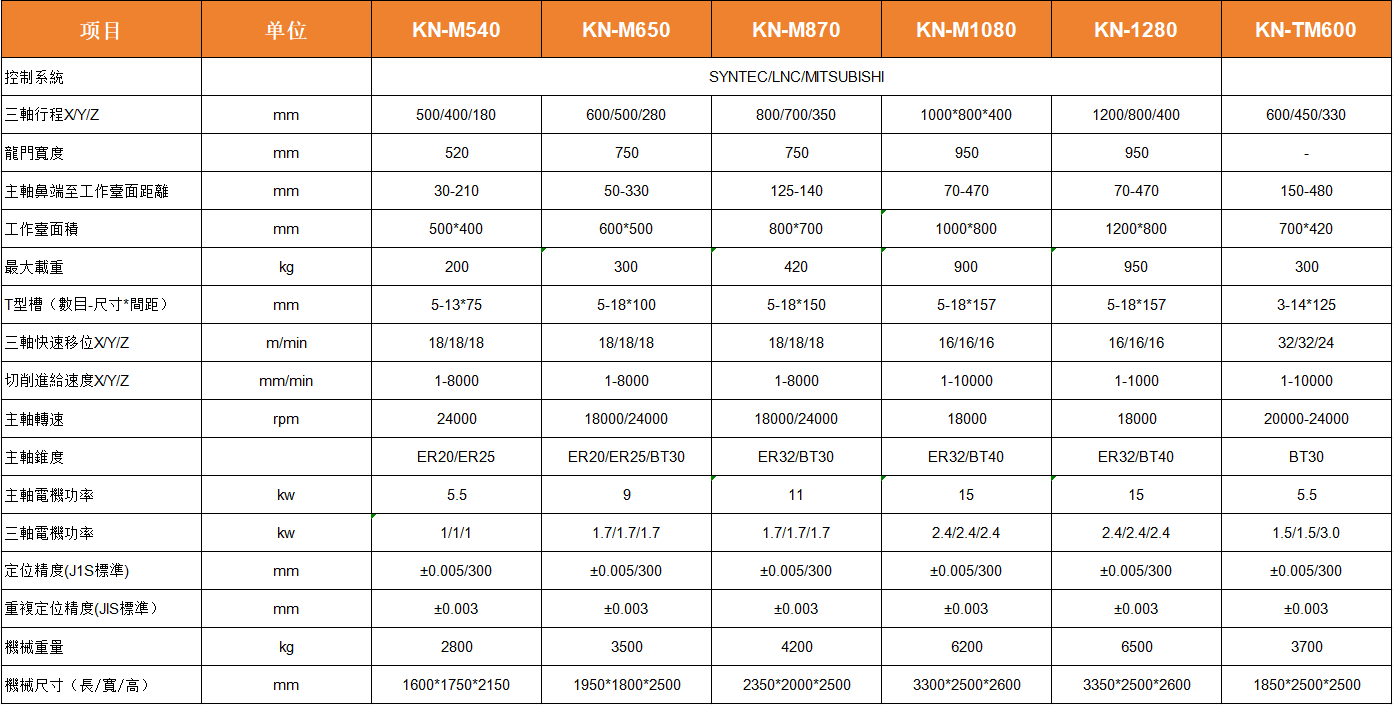

技術參數

型号

单位

KN-M650

控制系统


SYNTEC/LNC/MITSUBISHI

三轴行程(X/Y/Z)

mm

600/500/250

龙门宽度

mm

760

主轴鼻端至工作台面距离

mm

50-330

工作台面积

mm

600*500

最大载重

kg

300

T型槽(数目-尺寸*间距)

mm

5-18-100

三轴快移移位(X/Y/Z

m/min

18/18/18

切削进给速度X/Y/Z

mm/min

1-8000

主轴转速

rpm

18000/24000

主轴锥度


ER20/ER25/BT30

主轴电机功率

kw

7.5/11

三轴电机功率

kw

1/1/1

定位精度JIS标准

mm

 ±0.005/300

重复定位精度JIS标准

mm

 ±0.003

机械重量

kg

3200

外形尺寸(长/宽/高)

mm

2000*1850*2300
