硬轨VMC850-VMC1160

硬轨加工中心Hard rail machining center (VMC系列 )


型号

单位

VMC-650

VMC-850

VMC-1060

VMC-1160

三轴快移速度

m/min

16/16/16

16/16/16

16/16/16

16/16/16

三轴行程(XYZ)

mm

650/400/480

800/500/550

1000/600/600

1100/600/600

主轴转速

rpm

8000

8000

8000

8000


X/Y/Z三硬轨、切削力强、刚性好

硬轨加工中心VMC系列采用三轴硬轨,针对切削量大,硬度高的模具制造/铸件体加工及各类机械零件重切削加工等领域,三轴轴采用硬轨,在粗加工(如铸铁、铸铜件)时,吃刀量与切削力都较大,床身无震动

适用产业

模具制造、铸件体、汽车零件、机械零件等行业零件加工。

产品特性

1VMC系列加工中心的主要铸件均采用米汉纳铸铁(FC-30),材质稳定;

2、立柱为双层结构,机械刚性好;导轨滑道面经精密研磨,并贴覆Turcite-B耐磨片;

3Z轴配重与立柱间采用导轨设计,Z轴移动配重块与立柱无碰撞;三轴采用台湾精密滚珠螺杆,以伺服马达直接传动,背隙误差较小。(三轴硬轨)


诺金精机VMC系列硬轨加工中心采用8000转高速主轴,经动平衡检验调整,伺服电机采用高转低俗噪音系列,达到高速高精加工需求,三轴均采用高精滚珠丝杆传动,传动精度高。

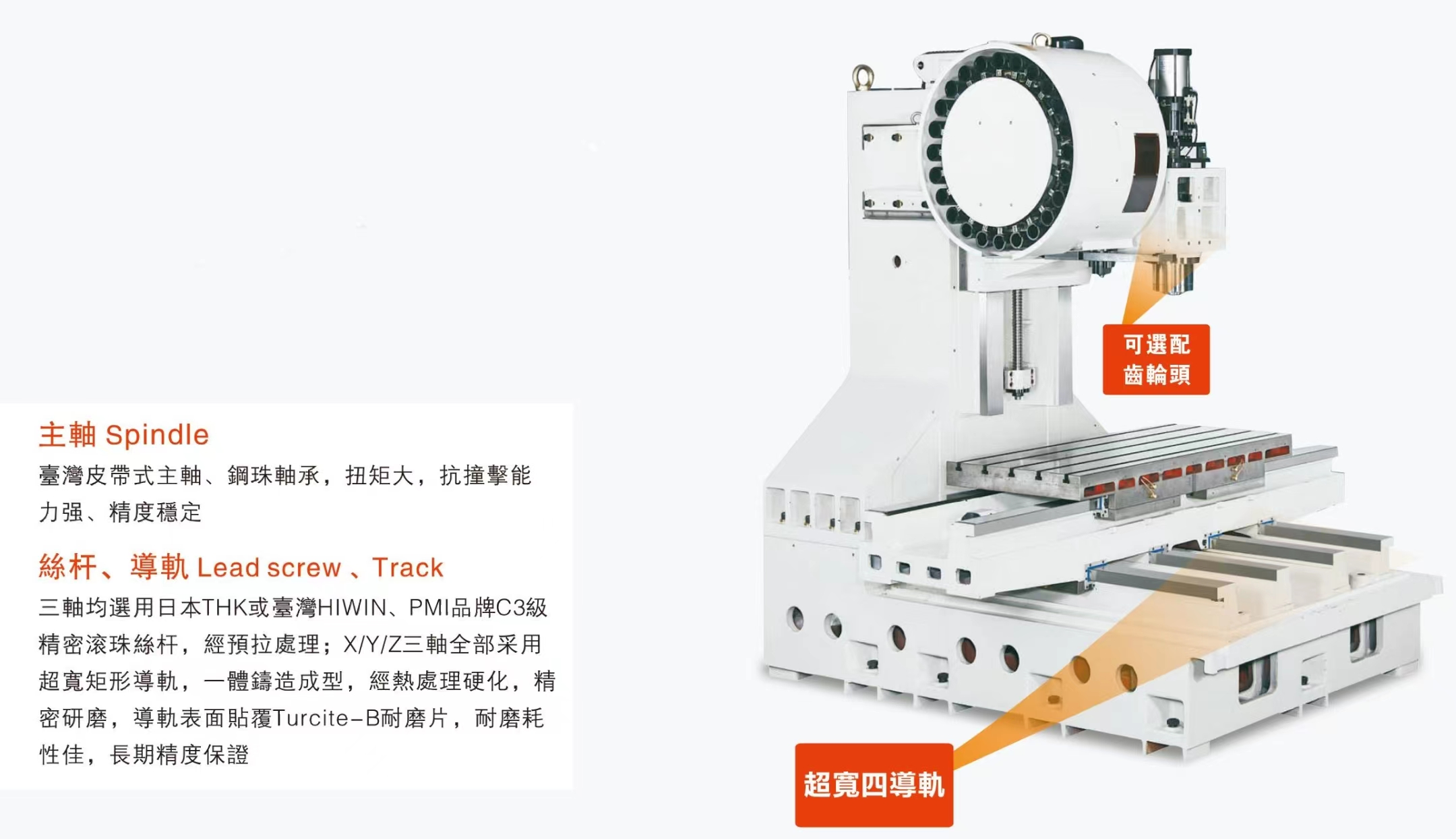

VMC系列硬轨加工中心采用箱式结构搭配大跨度的人字型立柱设计,机构耐久不变形,整机抗震能力及加工稳定性好,人性化的对话式界面,便于操作。

台湾精密C3级高速度静音丝杆

采用台湾制精密C3级高速度静音丝杆,实施了预压紧,消除了在移动滚珠丝杆时因温度上升产生的膨胀和移送轴的齿合间隙。以滚动代替滑动,摩擦损失小,定位精度高;组装容易具互换性,润滑构造不复杂。




机械参数Machinery parameters

型号

单位

VMC-650

VMC-850

VMC-1060

VMC-1160

控制器  Controller



MITSUBISHI/FAUNC/SIEMENS

X、Y、Z轴滑轨



X/Y轴线性滑轨/Z轴硬轨

X/Y/Z轴行程

X/Y/Z axle travel

mm



650/400/480

800/500/550

1000/600/600

1100/600/600

主轴鼻端至工作台距离

Spindle nose to table

mm



80-560

105-655

180-780

175-775

主轴中心至立柱面

mm

480

550

600

645

工作台大小 Table size

mm

800*420

1050*500

1300*600

1200*600

工作台承重 Max load on table

kg



600

600

800

800kg

主轴转速  Spindle speed

rpm



8000(可选配10000)

主轴规格 Spindle Models

mm

BT40

BT40

BT40

BT40

主轴马达 Spindle power

kw

5.5

7.5

11kw

11kw

伺服马达(X//Y/Z)

Servo motor

Kw



1.5/1.5/2.0

2.0/2.0/3.0

3.0/3.0/3.0

3.0/3.0/3.0

快速位移(X//Y/Z)

Rapid traverse on

m/min



16/16/16

16/16/16

16/16/16

16/16/16

切削速度(X//Y/Z)

Cutting feed rate

m/min



1-10

自动刀库形式 Automatic tool cjamger type



24把圆盘式(选配)

定位精度 Positioning

mm

±0.005/300

重复精度 Repeatability

mm

±0.003

电源需求 Power requirement

KVA/V

15KVA/380V

20KVA/380V

25KVA/380V

25KVA/380V

空压规格 Air requirement

Kgs/cm²

6-8

机械尺寸(长*宽*高)

Machine size

cm

240*220*230

270*240*260

335*270*290

345*270*290

机械重量 Machine weight

kg

5000

5300

8000

8100

配备表:

型号

VMC-650

VMC-850

VMC-1060

VMC-1160

三菱M80/法那科0I-MF

8000rpm主轴,皮带式

10000rpm主轴

圆盘式20-24T刀库

主轴油冷/空冷温度控制

电控箱热交换系统

LED工作灯

LED三色警示灯

自动注油器

全密封式防护罩

刚性攻牙

喷嘴切削液压供给装置

吹风装置

工具及工具箱

技术手册

工作吹气清洁喷枪

电控箱空调系统

虎钳6寸

压板M16

BT40刀柄

索咀

锁刀座

切削液压温度控制器

油雾收集系统

螺旋式排屑机

第四轴/第五轴T

电源稳压器

电动对刀仪

空气过滤装置

 注:“●”为标配,“-”为不配,“▲”为选配
