硬軌立式加工中心 VMC-1160

硬軌立式加工中心·VMC-1160 Hard rail vertical machining center



三軸硬軌頂級高剛性結構,重切穩固、高效,滿足各類碳銅、合金鋼、鑄件等硬質材料的加工要求The top-level high rigid structure of triaxial hard railis stable and efficient in recutting, which can meet the processing requirements of all kinds of hard materials such as carbon steel,alloy steel and castings



機械特性 Mechanical characteistics

+整機採用HT300強力鑄鐵,材質穩定不變形,機身結構採用最先進的ANSYS興NASTRAN作分析設計,使機械精度興可靠度運到最高標準

+Z軸可選鏈條重錘式或氮氧配重,換向平穩

+進給絲杆採用預拉伸結構,三軸導軌均手工精密鏟刮,集中式潤滑系統,機床性能滿足各類重型切削加工要求

+採用寬大外形及大內腔鈑金,上下模具、零件方便,前排屑結構可搭配螺旋或鏈式自動排屑機,清屑輕鬆,靈活

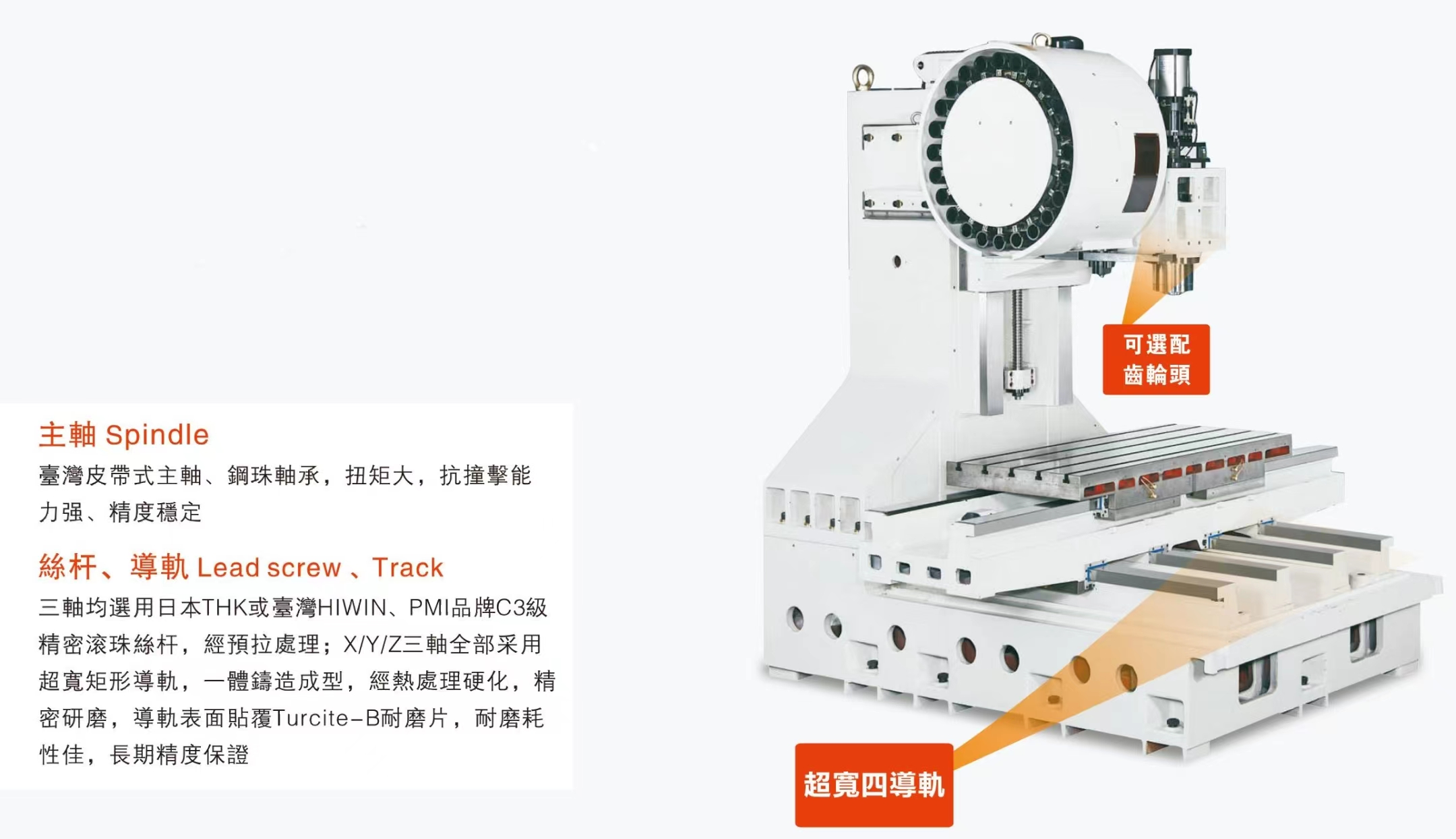

主軸 Spindle

臺灣皮帶式主軸、鋼珠軸承,扭矩大,抗撞聲能力強、精度穩定



絲杆、導軌 Lead screw、Track

三軸均選用日本THK或臺灣HIWIN、PMI品牌C3級精密滾珠絲杆,經預拉處理:X/Y/Z三軸全部採用超寬矩形導軌,一體鑄造成型,經熱處理硬化,精密研磨,導軌表面貼覆Turcite-B耐磨片,耐磨耗性佳,長期精度保證


機器設備外觀:

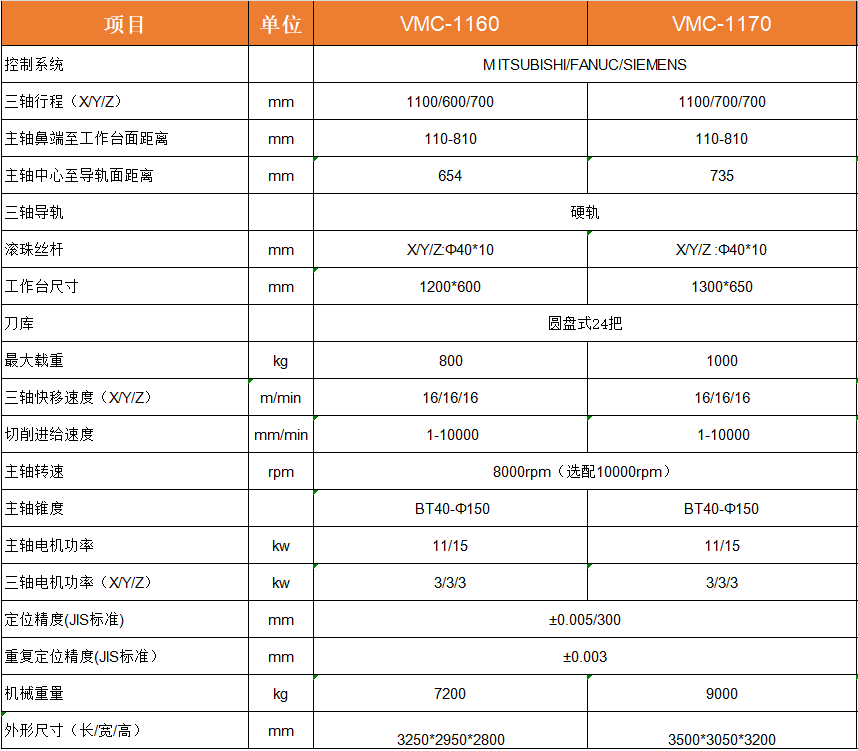

VMC-1160.jpg技術參數

型号

单位

VMC-1160

控制系统


MITSUBISHI/FANUC

三轴行程(X/Y/Z)

mm

1100/600/700

主轴鼻端至工作台面距离

mm

110-810

主轴中心至导轨面距离

mm

654

三轴导轨(X/Y/Z


硬轨

滚柱丝杆

mm

X/Y/Z:Φ40*10

工作台面积

mm

1200*600

刀库


圆盘式24把

最大载重

kg

800

三轴快移速度(X/Y/Z

m/min

16/16/16

切削进给速度

mm/min

1-10000

主轴转速

rpm

8000rpm(选配10000/12000rpm)

主轴锥度


BT40-Φ150

主轴电机功率

kw

11/15

三轴电机功率(X/Y/Z)

kw

3/3/3

定位精度

mm

 ±0.005/300

重复定位精度

mm

 ±0.003

机械重量

kg

8000

外形尺寸(长/宽/高)

mm

3250*2950*2800
