兩線軌立式加工中心·VMC-L1160 Two wire rail vertical machining center
線軌興硬軌相結合，剛性興穩定性的完美匹配，適合多鐘材料加工
The combination of linear guide rail and hard rail, the perfect match of rigidity and stability,is suitable for processing a variety of materials
機械特性 Mechanical characteistics
+整機採用HT300強力鑄鐵，機體結構採用最先進的ANSYS興NASTRAN作分析設計，使機械精度興可靠度運到最高標準
+Z軸可選配重錘式或氮氟配重，換向平穩，Z軸電概焦需帶抱開
+進給絲杆採用預拉伸結構，手工精密鏟刮，集中式潤滑系統，機床性能滿足多行業加工要求
+採用寬大外形及大內腔鈑金，上下零件方便，前排屑或後排屑結構可選，更可搭配螺旋或鏈式自勤排屑機，清屑更輕鞣、靈活
主軸 Spindle
臺灣皮帶式主軸、鋼柱軸承，扭矩大，抗撞聲能力強
絲杆、導軌 Lead screw、Track
三軸均選用日本THK或臺灣HIWIN、PMI品牌C3 級精密滾珠絲杆，X/Y軸採用P4級線性導軌，變應速度快，Z軸矩形導軌，剛性好，線軌配合硬軌切削力興切削速度表現及佳
機器設備外觀：

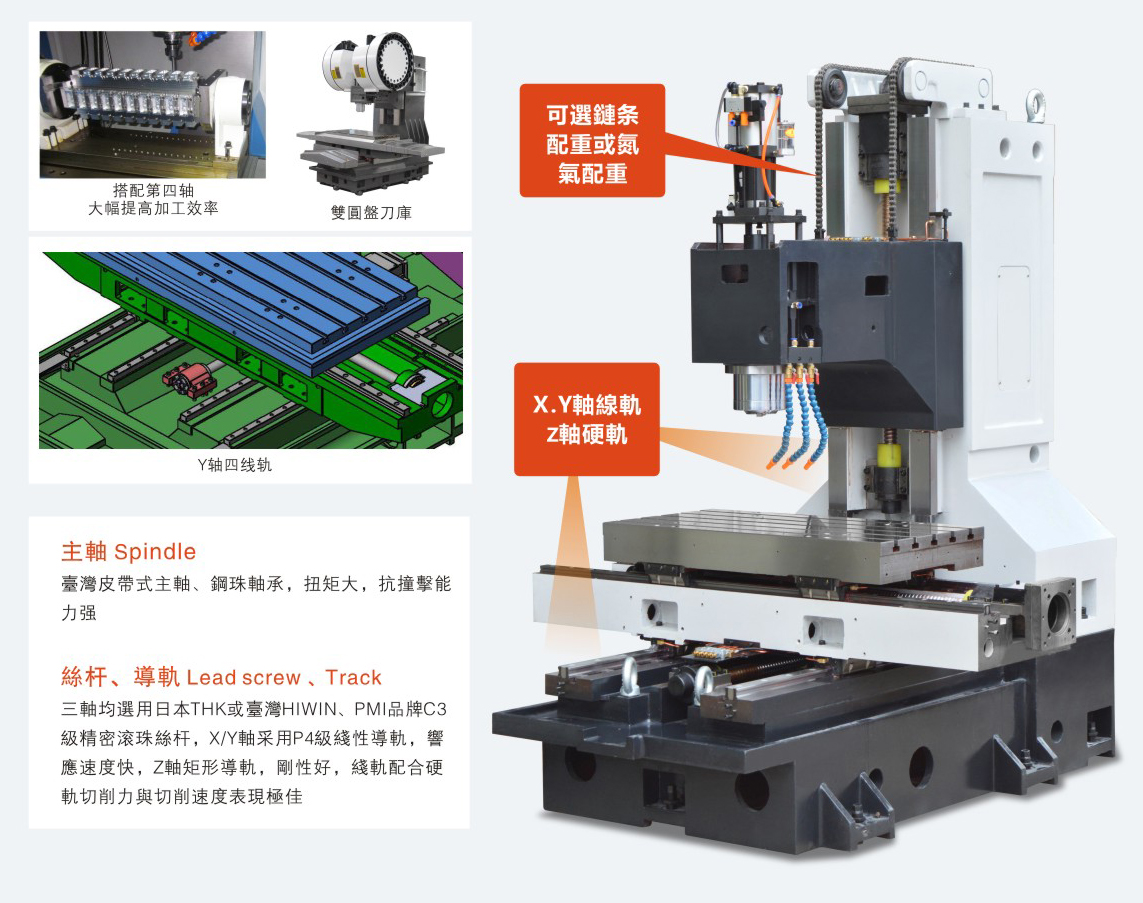

機器局部圖：
技術參數：
型号 | 单位 | VMC-L1160 |
控制系统 | MITSUBISHI/FANUC | |
三轴行程(X/Y/Z) | mm | 1100/600/700 |
主轴鼻端至工作台面距离 | mm | 110-810 |
主轴中心至导轨面距离 | mm | 654 |
三轴导轨（X/Y/Z） | X/Y轴线轨，Z轴硬轨 | |
滚柱丝杆 | mm | X/Y:Φ40*12 ，Z:Φ40*10 |
工作台面积 | mm | 1200*600 |
刀库 | 圆盘式24把 | |
最大载重 | kg | 850 |
三轴快移速度（X/Y/Z） | m/min | 24/24/18 |
切削进给速度 | mm/min | 1-12000 |
主轴转速 | rpm | 8000/10000 |
主轴锥度 | BT40-Φ150 | |
主轴电机功率 | kw | 11 |
三轴电机功率（X/Y/Z) | kw | 3/3/3 |
定位精度 | mm | ±0.005/300 |
重复定位精度 | mm | ±0.003 |
机械重量 | kg | 7300 |
外形尺寸(长/宽/高） | mm | 3200*2900*3200 |
