兩線軌立式加工中心 VMC-L855

兩線軌立式加工中心·VMC-L855 Two wire rail vertical machining center


線軌興硬軌相結合,剛性興穩定性的完美匹配,適合多鐘材料加工

The combination of linear guide rail and hard rail, the perfect match of rigidity and stability,is suitable for processing a variety of materials



機械特性 Mechanical characteistics

+整機採用HT300強力鑄鐵,機體結構採用最先進的ANSYS興NASTRAN作分析設計,使機械精度興可靠度運到最高標準


+Z軸可選配重錘式或氮氟配重,換向平穩,Z軸電概焦需帶抱開

+進給絲杆採用預拉伸結構,手工精密鏟刮,集中式潤滑系統,機床性能滿足多行業加工要求

+採用寬大外形及大內腔鈑金,上下零件方便,前排屑或後排屑結構可選,更可搭配螺旋或鏈式自勤排屑機,清屑更輕鞣、靈活


主軸 Spindle

臺灣皮帶式主軸、鋼柱軸承,扭矩大,抗撞聲能力強


絲杆線軌Lead screw、Linear guide

三軸均選用日本THK或臺灣HIWINPMI品牌C3 級精密滾珠絲杆,X/Y軸採用P4級線性導軌,變應速度快,Z軸矩形導軌,剛性好,線軌配合硬軌切削力興切削速度表現及佳


機器設備外觀:

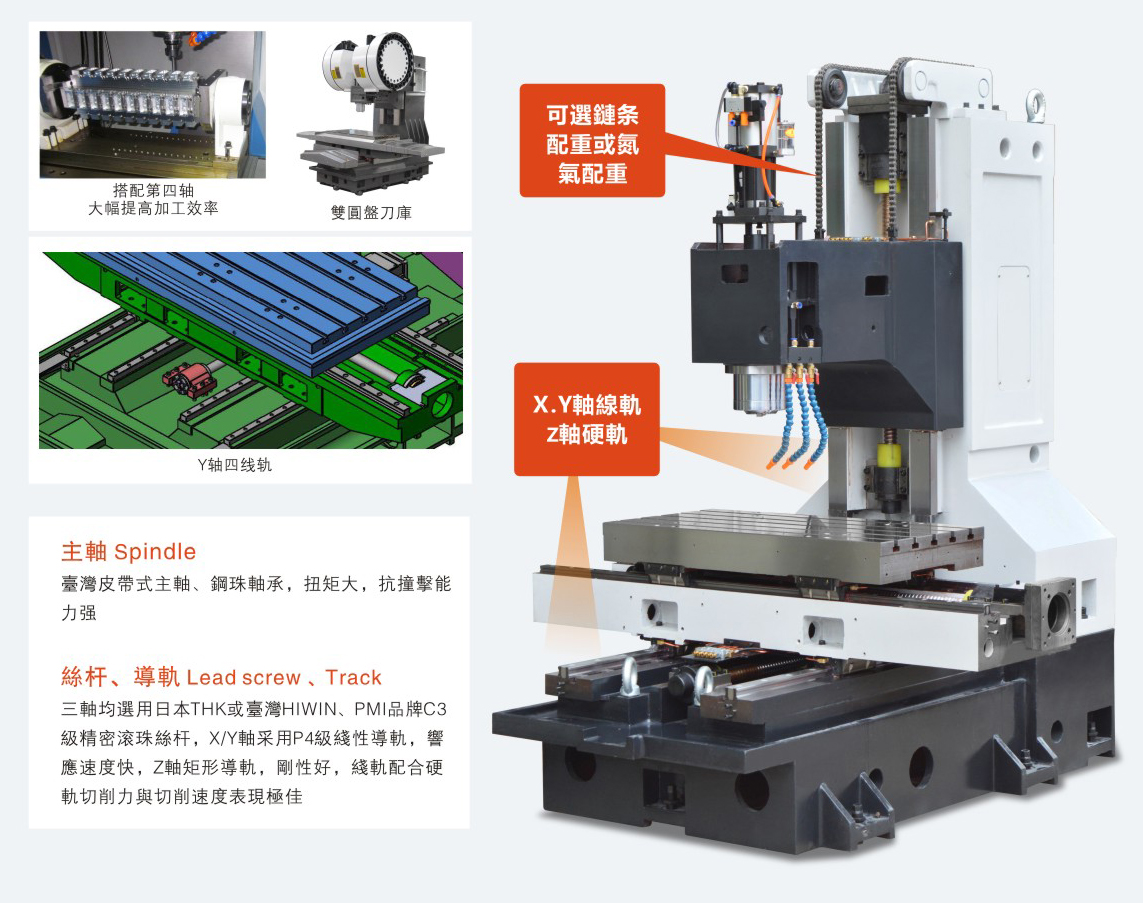

機器局部圖

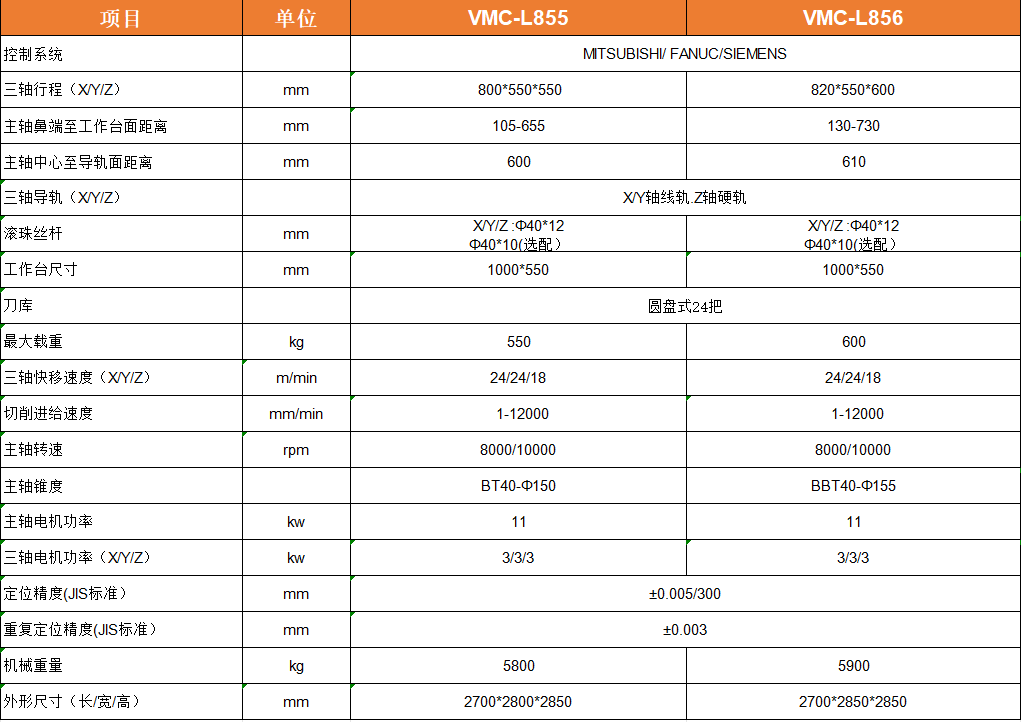

技術參數

型号

单位

VMC-L855

控制系统


MITSUBISHI/FANUC

三轴行程(X/Y/Z)

mm

820/550/600

主轴鼻端至工作台面距离

mm

130-730

主轴中心至导轨面距离

mm

610

三轴导轨(X/Y/Z


X/Y轴线轨,Z轴硬轨

滚柱丝杆

mm

X/Y/Z:Φ40*12 (Φ40*10选配)

工作台面积

mm

1000*550

刀库


圆盘式24把

最大载重

kg

600

三轴快移速度(X/Y/Z

m/min

24/24/18

切削进给速度

mm/min

1-12000

主轴转速

rpm

8000/10000

主轴锥度


BT40-Φ155

主轴电机功率

kw

7.5/11

三轴电机功率(X/Y/Z)

kw

3/3/3

定位精度

mm

 ±0.005/300

重复定位精度

mm

 ±0.003

机械重量

kg

6100

外形尺寸(长/宽/高)

mm

2700/2850/2850
