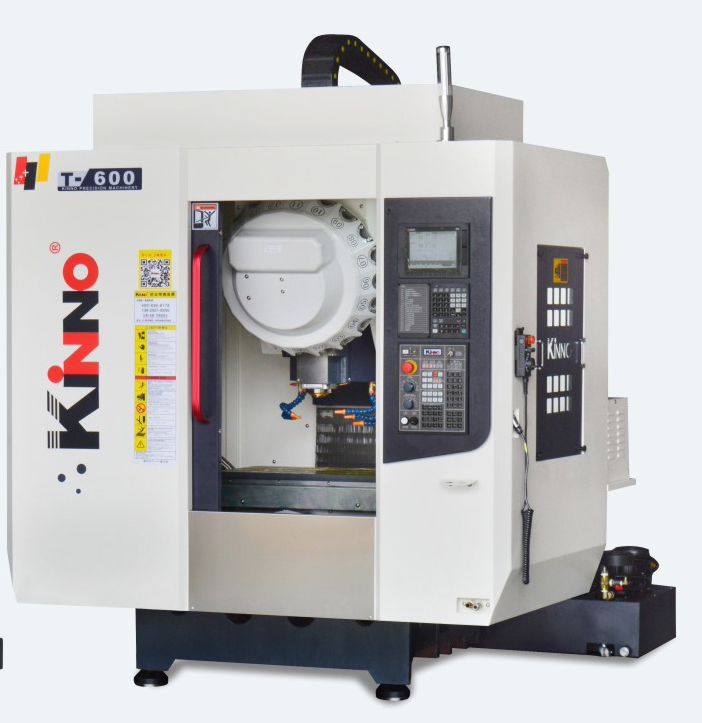

钻攻中心 DRILLING AND ATTACK MACHINING CENTER (T系列 )
型号 | T-500 | T-600 | T-700 |
三轴快移速度(X/Y/Z) | 60/60/48 m/min | 60/60/48 m/min | 48/48/48 m/min |
三轴行程(X、Y、Z) | 500/400/300mm | 600/400/300mm | 700/500/330mm |
主轴转速 | 20000(24000)rpm | 20000(24000)rpm | 20000(24000)rpm |
高速、高精、用于有色金属、3 C产业,航太工业等精密小型零件批量加工
快移速度Rapid feed（X、Y、Z）：60 m/min，1.3G加速度
主轴转速Spindle speed：20000/24000rpm
刀库换刀时间Quick tool change time of tool magazine：1.6sec
机械特性 Mechanical characteristics

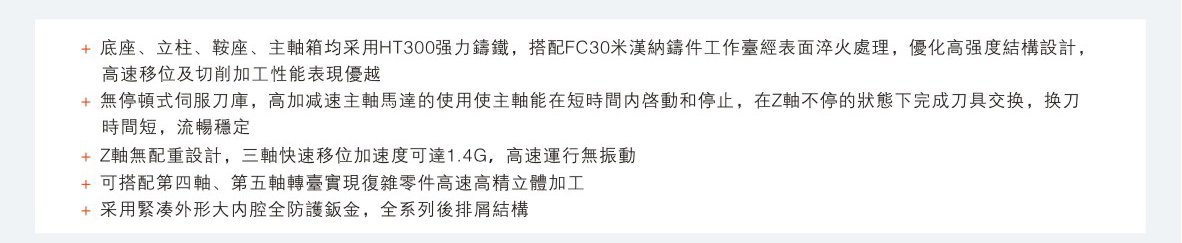

• 高速钻铣加工中心移位速度快,主轴转速高,钻孔、攻牙的效率和品质较高
•使用线轨结构,响应快,动态性好,Z轴进给速度快,定位精度高
• 高速伺服换刀系统,搭配高精数控系统,工作效率高
•可搭配机器人,实现工件的自动上下料,并使用在线检测,实现良品与不良品的自动分类,同时利用网络化的服务平台,将机床连在一起,通过大数据云计算实现智能化系统集成与控制
机身Fuselage
一体成型底座, 箱体结构,内部高密度加强筋,后冲水结构,Z轴无配重设计
主轴Principal axis
BT30直联主轴搭配高加减速主轴马达,使主轴能在短时间内启动和停止,在Z轴不停状态下完成刀具的交换
丝杆、线轨 lead screw、Linear slide
台湾C3级高精密滚珠丝杆, 整机选用HIWIN 、THK、Rexroth高精密P4级线轨
刀库Tool library
16T/21T夹臂式/伺服式刀库,松刀后冲设计搭配高速换刀结构设计,实现高速换刀功能.

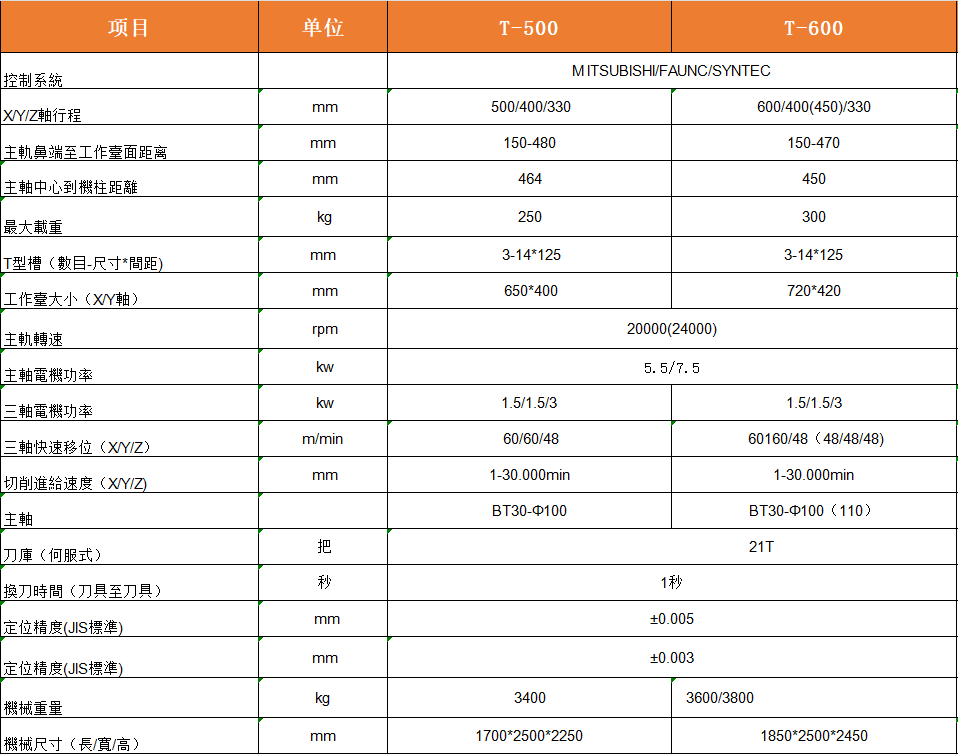

机械参数Machinery parameters
项目project | 单位 | T-500 | T-600 | T-700 |
控制系统 Controller |
| MITSUBISHI/FAUNC/SYNTEC | ||
X/Y/Z轴行程X-axis travel | mm | 500/400/300 | 600/400/300 | 700/500/330 |
主轴鼻端至工作台面 Spindle Nose To Work Table | mm | 150-450 | 150-450 | 150-580 |
工作台承重Max Loading | kg | 250 | 300 | 350 |
T型槽（数目-尺寸*间距）T-slot(number-size*distance) | mm | 3-14*125 | 3-14-125 | 3-14*125 |
工作台大小（X/Y轴）Table size | mm | 650*400 | 700*420mm | 900*400mm |
主轴转速Spindle speed | rpm | 20000(24000) | 20000(24000) | 20000(24000) |
主轴电机功率Spindle Motor | kw | 5.5 | 5.5 | 5.5 |
三轴电机功率（X/Y/Z） 3 axes Motor | kw | 1.5 / 1.5 / 3 | 1.5 / 1.5 / 3 | 1.5 / 1.5 / 3 |
三轴快移速度X/Y/Z | m/min | 60/60/48 | 60/60/48 | 48/48/48 |
切削进给速度X/Y/Z | mm | 1-30,000min | 1-30,000min | 1-30,000min |
刀柄类型Tool handle type |
| BT30 | BT30 | BT30 |
刀库(夹臂式/伺服式) | 把 | 16 / 21 tools | 16 / 21 tools | 16 / 21 tools |
换刀时间（刀具至刀具） Tool changing time | 秒 | 夹臂式1.6秒,伺服式1.4秒 | ||
定位精度 | mm | ±0.005mm | ±0.005mm | ±0.005mm |
重复定位精度 | mm | ±0.003mm | ±0.003mm | ±0.003mm |
机械尺寸Machine size | mm | 1700*2250*2250 | 1930*2250*2450 | 2115*2350*2450 |
机械重量Machine weight |
| 3,500kg | 3600kg | 3900kg |
配置表:
型号 | T-500 | T-600 | T-700 |
三菱M80/法那科0I-MF | ● | ● | ● |
20000rpm主轴,直联式 | ● | ● | ● |
24000rpm主轴,直联式 | ▲ | ▲ | ▲ |
刀库(夹臂式/伺服式) 16 / 21 tools | ● | ● | ● |
主轴油冷/空冷温度控制 | ● | ● | ● |
电控箱热交换系统 | ● | ● | ● |
LED工作灯 | ● | ● | ● |
LED三色警示灯 | ● | ● | ● |
自动注油器 | ● | ● | ● |
全密封式防护罩 | ● | ● | ● |
刚性攻牙 | ● | ● | ● |
喷嘴切削液压供给装置 | ● | ● | ● |
吹风装置 | ● | ● | ● |
工具及工具箱 | ● | ● | ● |
技术手册 | ● | ● | ● |
工作吹气清洁喷枪 | ● | ● | ● |
电控箱空调系统 | ▲ | ▲ | ▲ |
虎钳6寸 | ▲ | ▲ | ▲ |
压板M16 | ▲ | ▲ | ▲ |
BT30刀柄 | ● | ● | ● |
索咀 | ● | ● | ● |
锁刀座 | ▲ | ▲ | ▲ |
切削液压温度控制器 | ▲ | ▲ | ▲ |
油雾收集系统 | ▲ | ▲ | ▲ |
螺旋式排屑机 | ▲ | ▲ | ▲ |
第四轴/第五轴T | ▲ | ▲ | ▲ |
电源稳压器 | ▲ | ▲ | ▲ |
电动对刀仪 | ▲ | ▲ | ▲ |
空气过滤装置 | ▲ | ▲ | ▲ |
注：“●”为标配，“-”为不配，“▲”为选配
